PCB板高度及變形檢測
行業痛點與需求

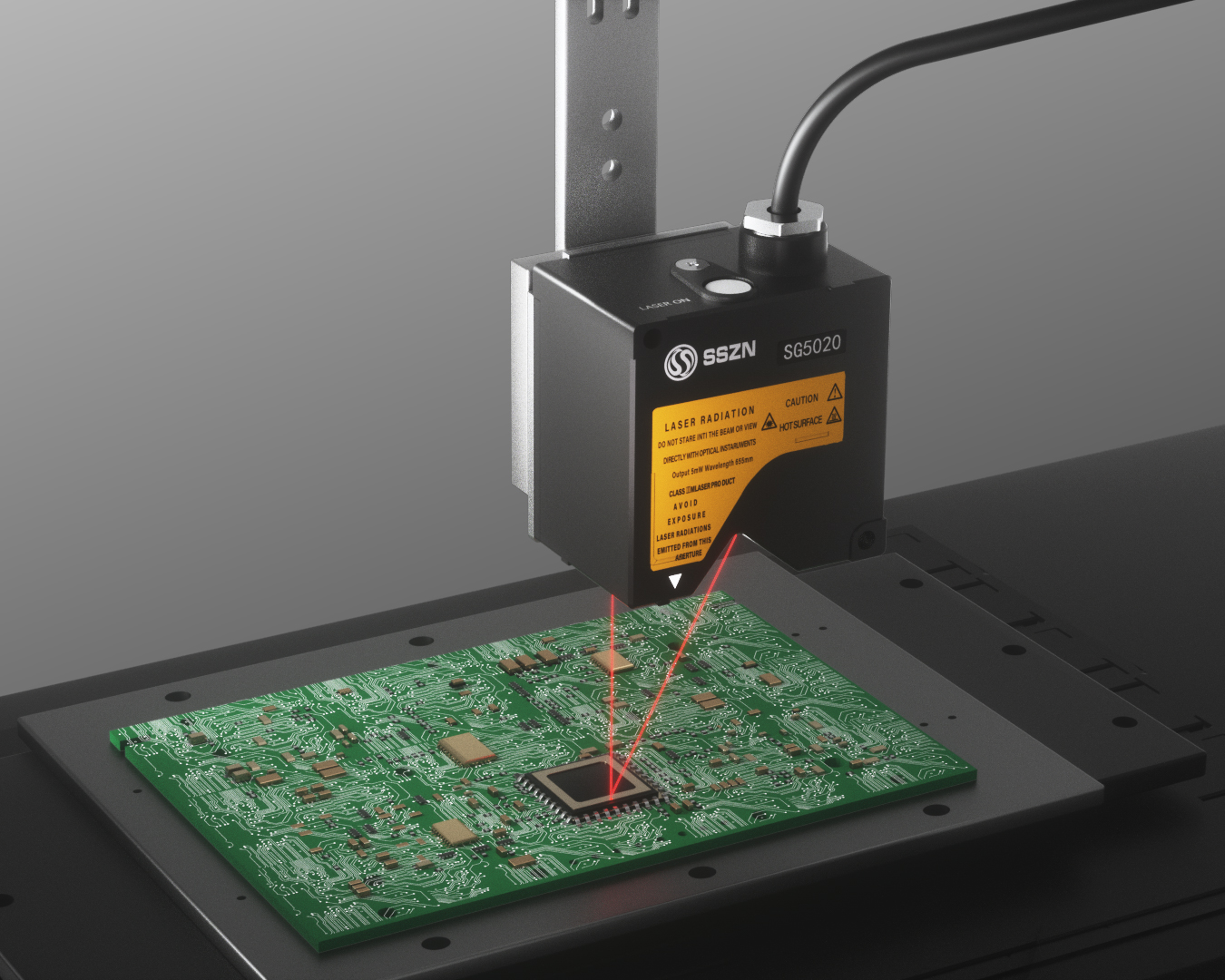

在PCB板的制作過程中，需保證面板質量和集成組件位置準確。采用深視智能高精度激光位移傳感器SGI系列，對不同材質普適性強，穩定檢測PCB板上各集成組件的高度及變形。
優勢&特點
01SGI系列最高采樣頻率可達88kHz
02光亮自動調節，適用各種檢測環境
03超高集成度無需外接控制器，可以通過軟件自由切換測量模式
相機選型
| 型號 | SGI030/SGI035 | ||
| 參考距離（CD） | 30mm | ||
| 測量范圍 | -5mm~5mm | ||
| 光源 | 光源波長 | 655nm | |
| 激光器等級 | 2類 | ||
| 激光器輸出功率 | 5mW | ||
| 光點直徑（光斑尺寸） | 小光點 | Φ60μm | |
| 寬光點 | 60*400μm | ||
重復精度① | 0.05μm | ||
| 線性度 | ±0.05%的 F.S. | ||
| 溫度特性 | 0.01%的 F.S./℃ | ||
| 采樣頻率（Hz） | 1/2/5/10/20/50/88kHz(可選 7 種級別) | ||
| 輸入輸出 | 通信端口 | 1 個 100Base-TX/1000Base-T 以太網接口，1 個 RS485 | |
| 模擬量輸出 | 1 路模擬量輸出，支持模擬電壓和模擬電流切換 | ||
| IO 輸入 | 2 路，計時、歸零功能和單端編碼器功能復用 | ||
| IO 輸出 | 4路，判定狀態輸出 | ||
| 工作溫度 | 0~50℃ | ||
| 儲存溫度 | -20～70℃ | ||
| 工作濕度 | 35%~85%無凝露 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | ||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | ||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | ||
| IP 等 級 | IP67，符合IEC 60529標準 | ||
| 尺寸 | 90*75*41 | ||
| 數據線（配線）型號 | SCB-GICAM-HA1-3m/6m/10m | ||
| 重量（包括線纜） | 324g | ||
