擋風玻璃撞擊測試
行業痛點與需求

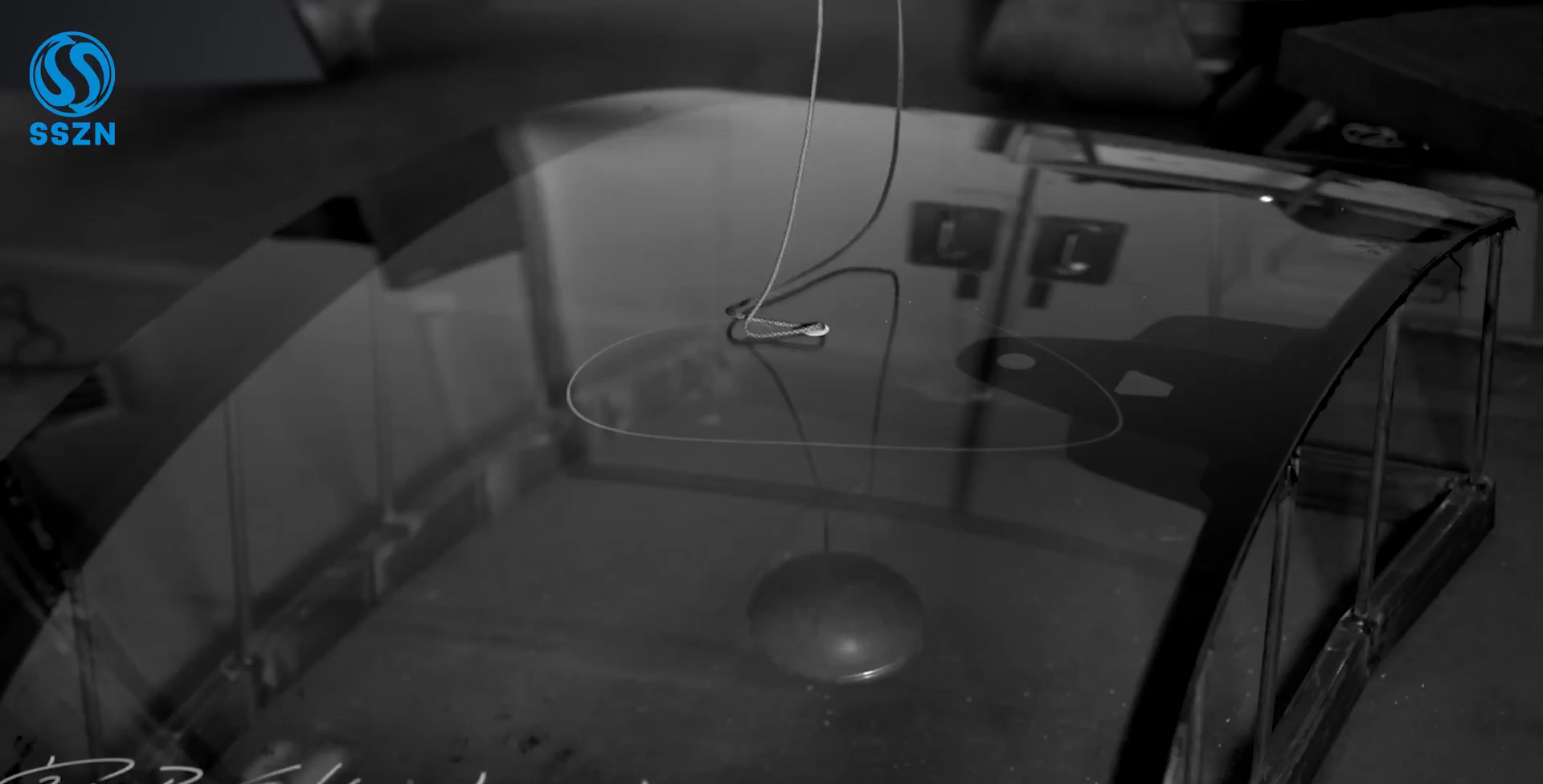

玻璃破碎痕跡是指玻璃在受到載荷作用時，由于斷裂而形成的裂紋形態和裂紋分布。研究玻璃破碎痕跡特征，主要是分析裂紋形態的分布，確定所受載荷及破壞方式。玻璃的飛濺和碎裂是一個極快的過程，因此需要高速相機協助拍攝研究，本案例通過在40米的高空上將鐵球以自由落體的速度放下，來模擬人體撞上時速100公里的汽車時的場景，以觀察玻璃破碎的過程，以及玻璃渣飛濺和裂紋延展的方向、速度等。
視頻展示
優勢&特點
01相機分辨率達2560×2016，幀率達3600fps

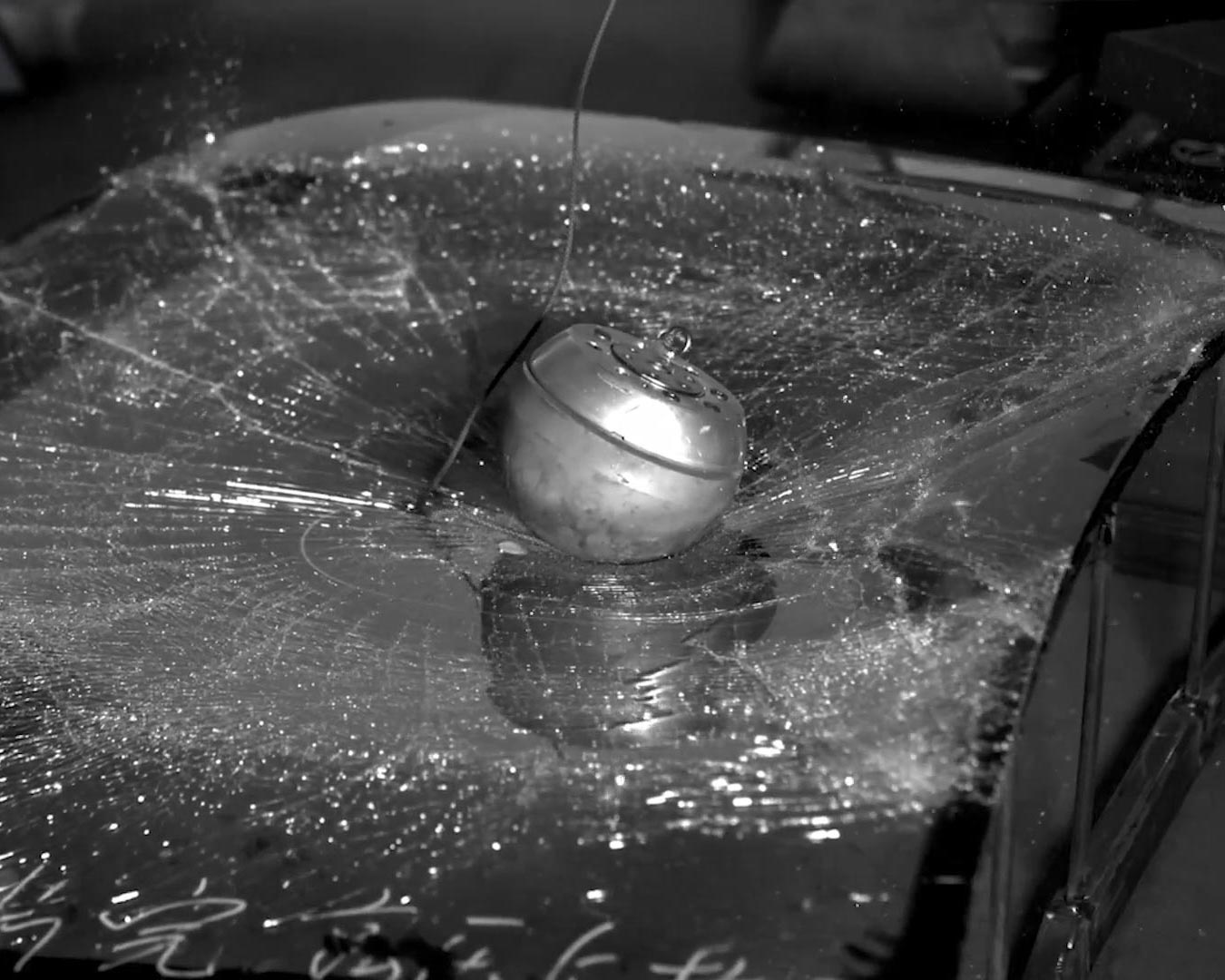

02鐵球接觸玻璃瞬間，裂紋延展及飛濺清晰可見
相機選型
| 規格 | |||
| 型號 | TYPE | SH6-504 | |
| 最大分辨率 | Full Resolution | 2560×2016 | |
| 滿幅拍攝速度 | Full Frame Rate | 3600fps | |
| 最大拍攝速度 | Maximum Frame Rate | 50000fp | |
| 最小曝光時間 | Minimum Exposure Time | 1μs | |
| 像元尺寸 | Pixel Size | 9μm | |
| 標準內存 | Standard RAM | 40G、80G、160G可選 | |
| 擴展內存 | Extended Memor | 4T、12T、20T可選 | |
| 動態范圍 | Dynamic Range | 60dB | |
| 模擬增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
| 快門類型 | Shutte Mode | 全局快門 | |
| 色彩 | Color | 單色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 鏡頭卡口 | Lens Mount | E接口,可轉接F接口、C接口、EF接口 | |
| 數據接口 | Data Interface | 萬兆以太網，自適應千兆以太網 | |
| 靈敏度 | Sensitivity | ISO10000(M)；ISO3000(C) | |
| 風扇控制 | Fan Control | 支持開啟關閉、根據溫度自適應轉速 | |
| 工作溫度/濕度 | Operating Temperature/Humidity | 標準-10~50℃，95%以下（無結露）,可定制-35~65℃寬溫版 | |
| 視頻信號輸出 | Video Signal Output | SDI、以太網 | |
| 錄制模式 | Recording Mode | 開始、結束、中心、隨機、手動 | |
| 觸發模式 | Trigger Mode | 手動、IO、圖像 | |
| 外部信號 | External Signal | 輸入：觸發（TTL/開關）信號、同步信號、ready信號、event信號、IRIGB碼信號 輸出：觸發（TTL/開關）信號、同步信號、ready信號、曝光中信號、記錄中信號 | |
| 電源 | Power Supply | 雙電源、DC24V | |
| 尺寸（不含鏡頭） | Dimensions (excluding lens) | 217D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 3.8kg | |
| 功率 | Power Consumption | 55W | |
| 標準配件 | Standard Accessories | 電源線×1，AC適配器×1，網線×1、相機控制軟件×1，使用手冊×1，出廠合格證×1 | |
