雙目DIC測量應用
行業痛點與需求
數字圖像相關（Digital Image Correlation，DIC）是指通過相機采集圖像，拍攝試件變形前后表面形貌特征，識別被測物體表面結構，并利用三維重建以及數字圖像相關性運算，獲得圖像各像素對應坐標。
作為一種高精度的非接觸式全場光學測量方法，DIC方法可以直接測量實驗試件的全場應變、位移、變形、形貌、振幅、振動等數據，目前已廣泛應用于材料力學、巖煤土木、微觀形貌及應變分析、有限元驗證等專業科學領域，也在工程測量中發揮著愈加重要的作用。
然而，DIC方法的測量精度以及穩定性也會受到圖像噪聲的影響，較高的圖像噪聲會導致隨機誤差和亞像素位置插值帶來的系統誤差。
面對挑戰，深視智能高速相機憑借與生俱來的、在市面上最為高端的專用ISP處理模塊，能夠?qū)D像噪聲對DIC方法測量精度的影響降至最低，為測量帶來卓越的成像質量。
靜態試驗
效果展示

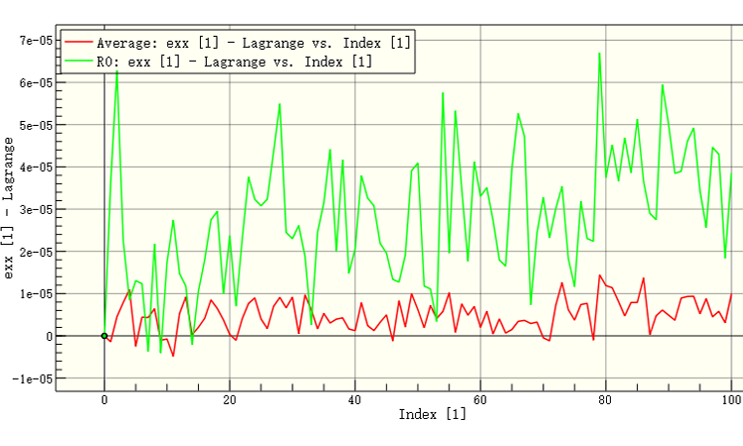

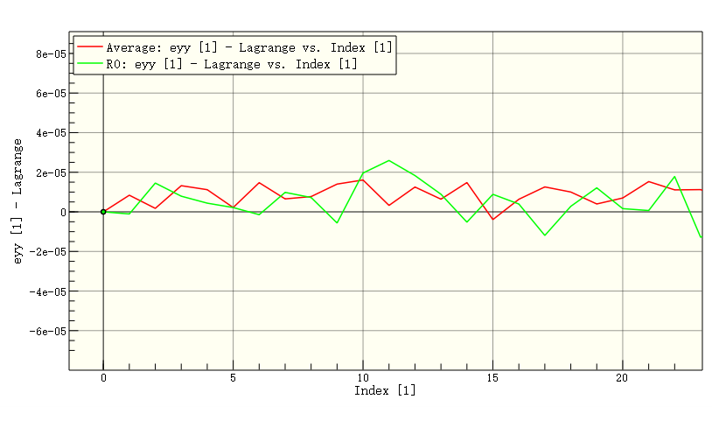

靜態試驗1

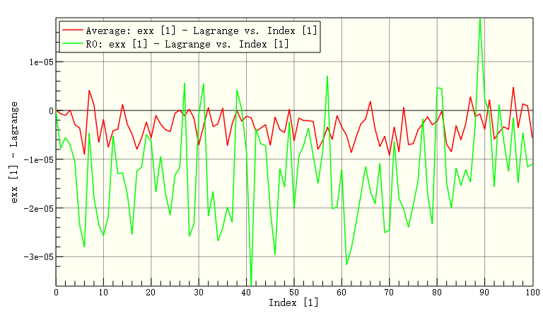

靜態試驗2

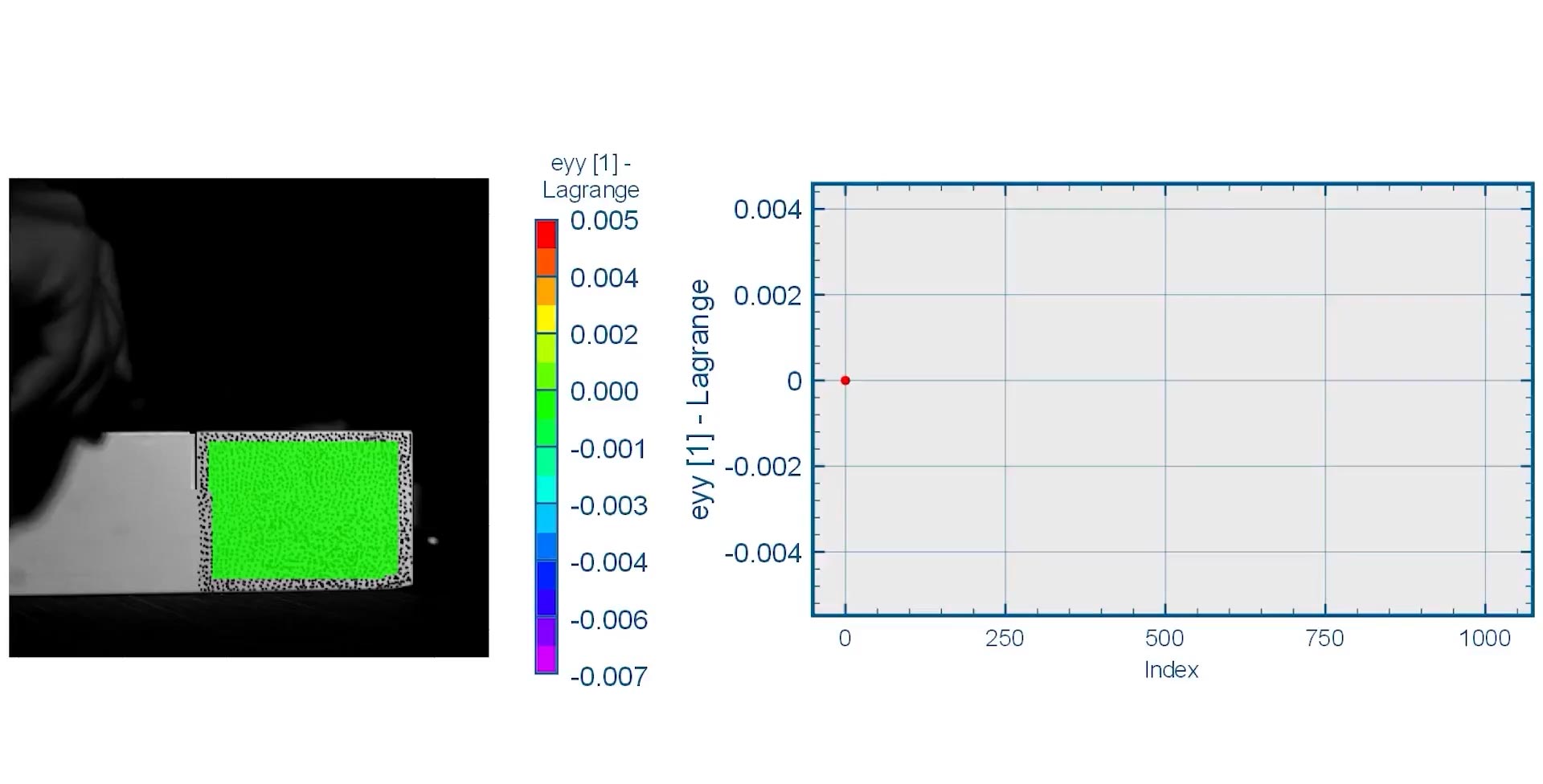

動態試驗1靜止狀態

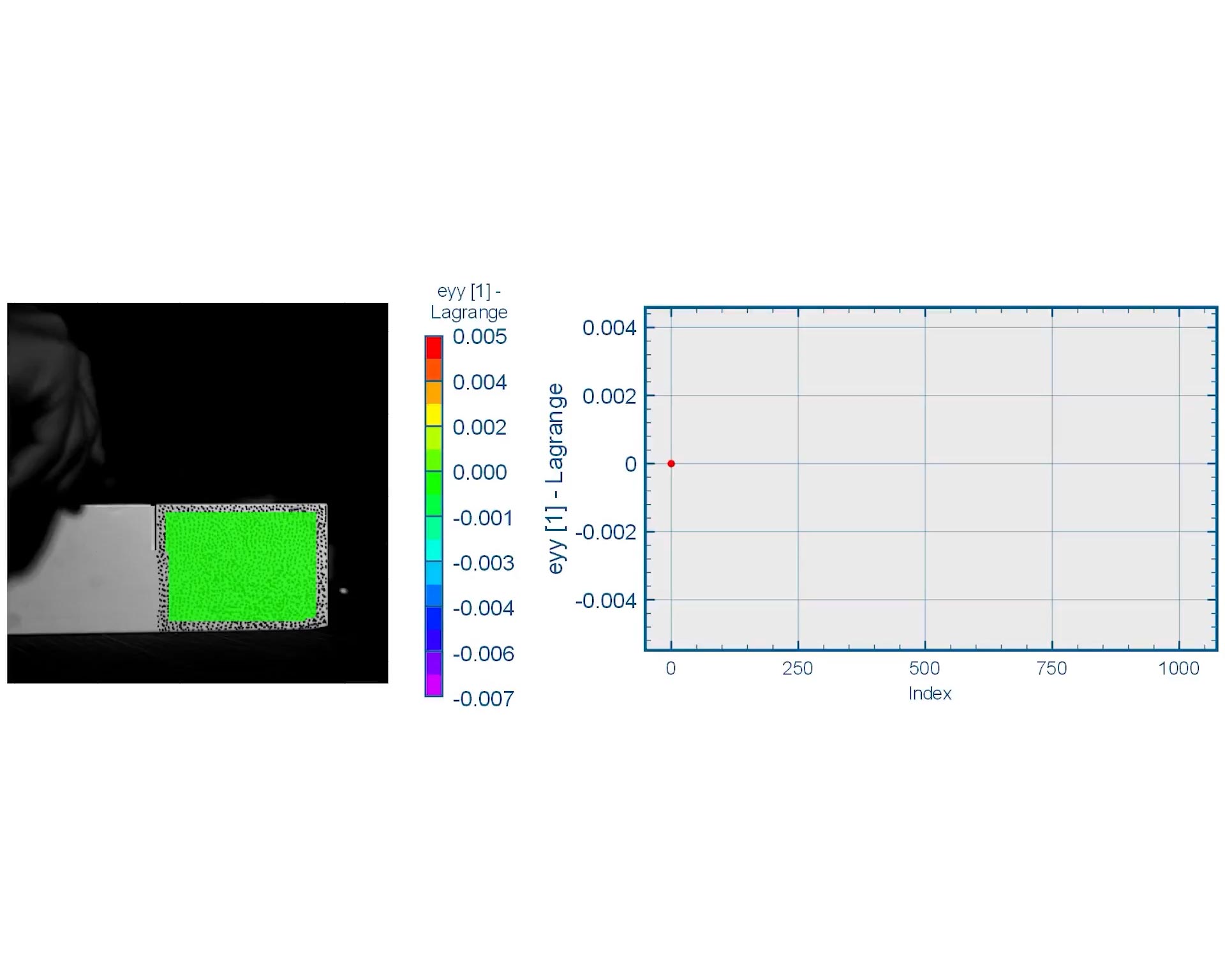

動態試驗1：塑料板沖擊試驗
視頻展示

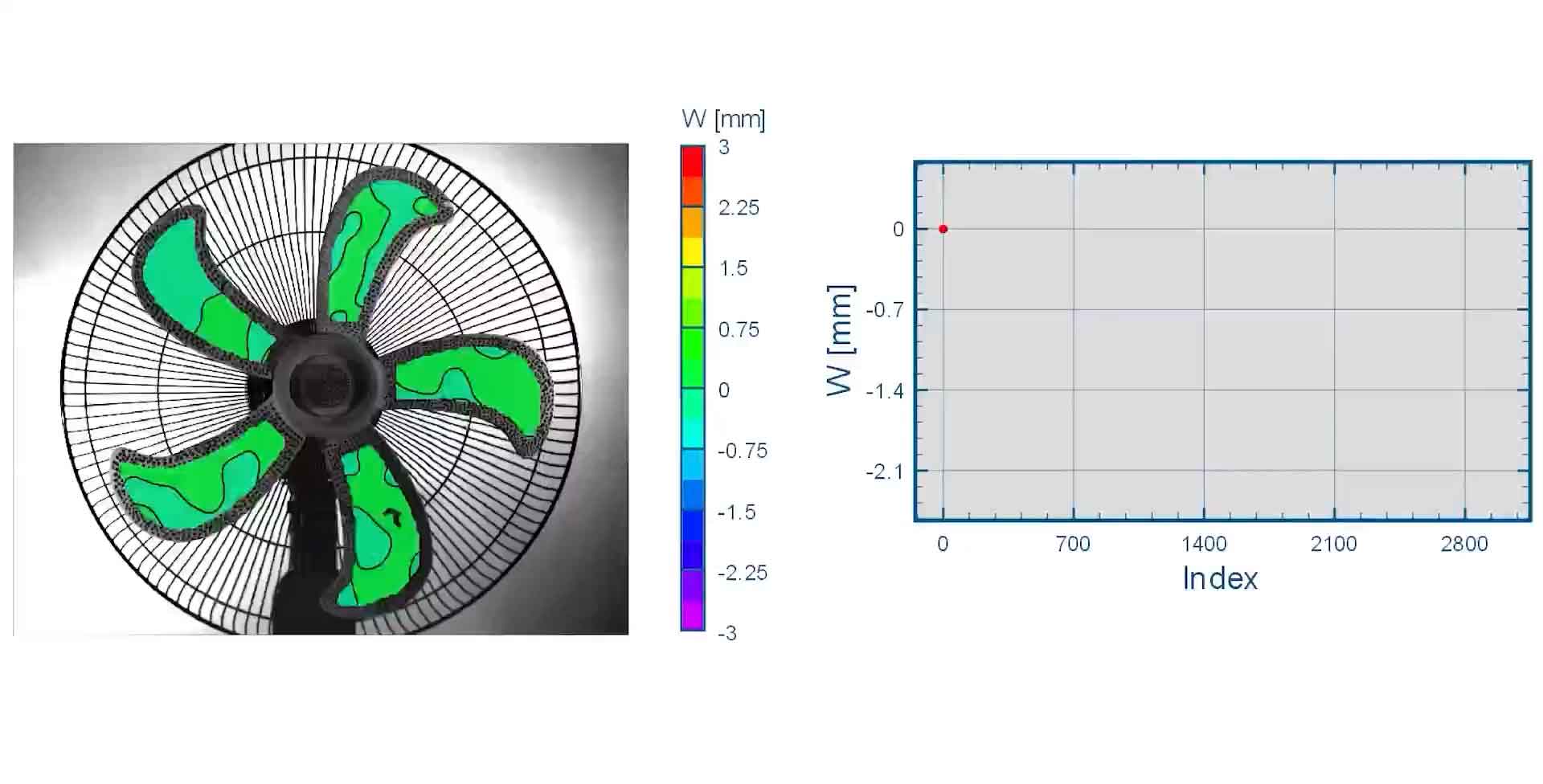

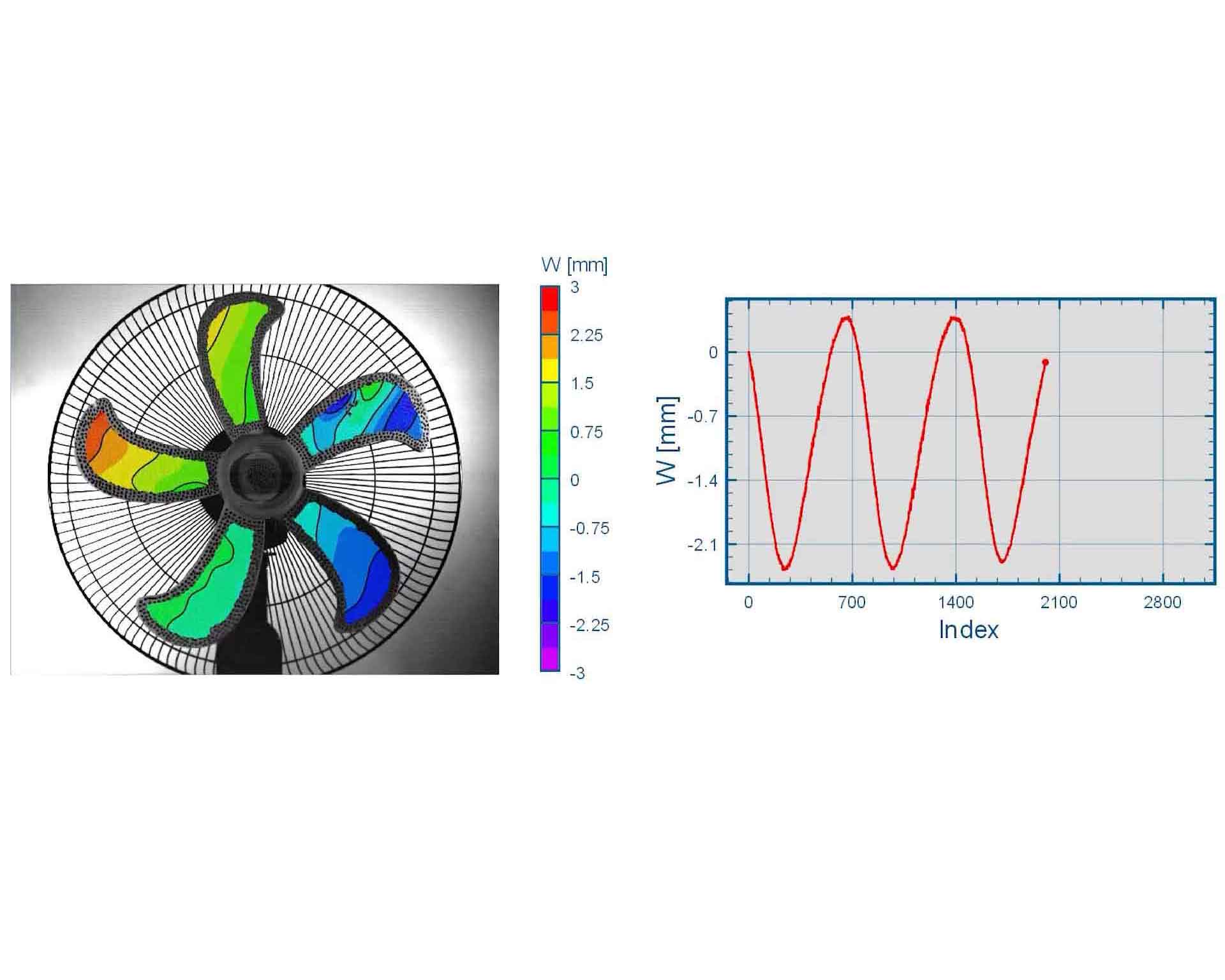

動態試驗2：風扇旋轉（速度1200r/min）
視頻展示
相機選型
| 性能 | |||||||
| 分辨率 | 幀率 | 記錄時間（內存） | 記錄時間（硬盤） | ||||
| 40GB | 80GB | 160GB | 4TB | 12TB | 20TB | ||
| 1280×1024 | 13600FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×768 | 18000FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×640 | 21000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8 (min) | 25 (min) | 42 (min) |
| 1280×512 | 27000FPS | 1.9 (s) | 3.8 (s) | 7.6 (s) | 6 (min) | 18 (min) | 30 (min) |
| 1280×256 | 53000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×128 | 104000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×64 | 189000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×8 | 1000000FPS | 4.1 (s) | 8.2 (s) | 16.4 (s) | 13.6 (min) | 40 (min) | 68 (min) |
| 規格 | |||
| 型號 | TYPE | SH6-113 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 滿幅拍攝速度 | Full Frame Rate | 13600fps | |
| 最大拍攝速度 | Maximum Frame Rate | 1000000fp | |
| 最小曝光時間 | Minimum Exposure Time | 1μs(標準)、100ns(可選) | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 標準內存 | Standard RAM | 40G、80G、160G可選 | |
| 擴展內存 | Extended Memor | 4T、12T、20T可選 | |
| 動態范圍 | Dynamic Range | 60dB | |
| 模擬增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
| 快門類型 | Shutte Mode | 全局快門 | |
| 色彩 | Color | 單色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 鏡頭卡口 | Lens Mount | E接口,可轉接F接口、C接口、EF接口 | |
| 數據接口 | Data Interface | 萬兆以太網，自適應千兆以太網 | |
| 靈敏度 | Sensitivity | ISO67000(M)；ISO23000(C) | |
| 風扇控制 | Fan Control | 支持開啟關閉、根據溫度自適應轉速 | |
| 工作溫度/濕度 | Operating Temperature/Humidity | 標準-10~50℃，95%以下（無結露）,可定制-35~65℃寬溫版 | |
| 視頻信號輸出 | Video Signal Output | SDI、以太網 | |
| 錄制模式 | Recording Mode | 開始、結束、中心、隨機、手動 | |
| 觸發模式 | Trigger Mode | 手動、IO、圖像 | |
| 外部信號 | External Signal | 輸入：觸發（TTL/開關）信號、同步信號、ready信號、event信號、IRIGB碼信號 輸出：觸發（TTL/開關）信號、同步信號、ready信號、曝光中信號、記錄中信號 | |
| 電源 | Power Supply | 雙電源、DC24V | |
| 尺寸（不含鏡頭） | Dimensions (excluding lens) | 217D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 3.8kg | |
| 功率 | Power Consumption | 55W | |
| 標準配件 | Standard Accessories | 電源線×1，AC適配器×1，網線×1、相機控制軟件×1，使用手冊×1，出廠合格證×1 | |
