隨著傳統汽車向數字化、智能化轉型，市場競爭愈發激烈，對車體的一致性和精密程度都提出了更高的要求。在汽車生產中，對零部件檢測尤為重要，其質量控制會直接影響到整車的安裝精度、車身剛性、駕駛體驗等指標。

相較于人工目檢，機器視覺檢測技術憑借非接觸式特性，不僅可靠性更高，而且避免零件損傷。傳感器在其復雜的環境下能長期穩定工作，降低人工成本，顯著提升生產效率，為汽車零件高效生產提供了有力保障。

深視智能通過自主研發的視覺傳感器檢測汽車產品質量，助力下游汽車廠商提升汽車產品的質量檢測準確率并降低人工需求和生產成本，從而獲得更高的汽車品質。本期內容，深Sir就為大家分享深視智能機器視覺檢測設備在汽車領域中豐富的應用案例。

汽車行業經典案例合集

01 水冷板膜厚檢測

應用場景

為確保汽車動力電池安全工作，使用水冷板通過表面接觸的方式轉移電池工作所產生的熱量。水冷板表面薄膜厚度的均勻性將影響電池的散熱效果，需要對其厚度一致性進行測量管控。

解決方案

使用深視智能光譜共焦位移傳感器SCI04025可實現對薄膜厚度的精準檢測，采樣頻率達33kHz，量程4mm，重復性0.005mm，可在水冷板快速移動過程中，準確捕捉薄膜的厚度數據，確保薄膜厚度的一致性，提升在線檢測效率。

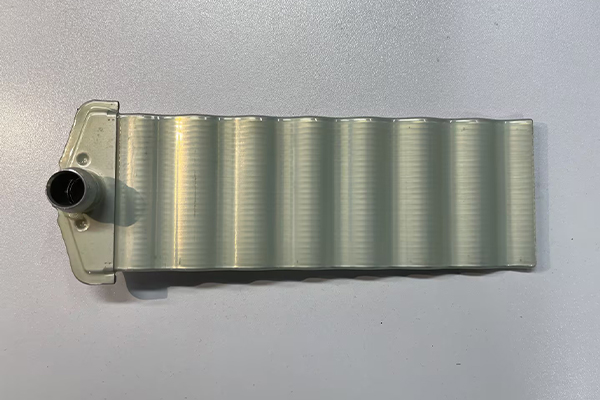

圖 | 水冷板實物圖

02 消聲器的振動檢測

應用場景

消聲器是汽車排氣系統的關鍵部件，旨在降低噪音水平和排放。汽車排氣消聲器振動耐久性是檢驗消聲器機械性能的重要性。

解決方案

采用深視智能1-4對高精度激光位移傳感器SG5025，具有非接觸式測量，同步連續發射激光束和分析反射光來測量振動物體的位移；采用三角測量原理，靜態重復精度可達0.02μm，采樣頻率達590kHz，具有測量難以觸及的區域的振動能力，在具有挑戰性的環境中也能提供準確和可靠的測量。

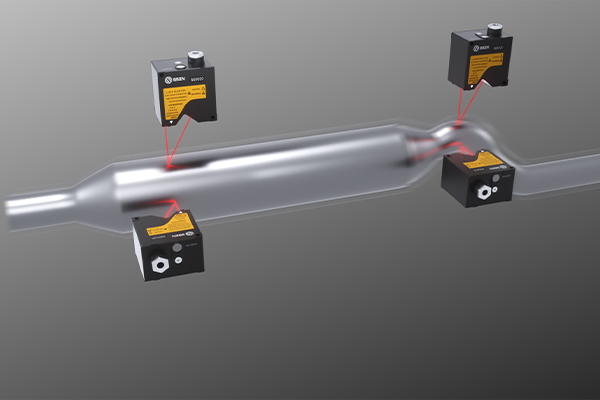

圖 | 汽車消聲器的振動檢測效果圖

03 汽車點膠引導

應用場景

隨著工業自動化設備的發展，各類高精密設備對于點膠等工藝的要求越來越高，可通過激光位移傳感器進行高度測距，得到點膠閥出膠的最佳高度，防止撞針或點膠異常，保證點膠的精度與質量。

解決方案

深視智能位移傳感器SD33-30可檢測零件位置高度，實時引導點膠操作，量程26-34mm，線性度±0.1%的F.S.，采樣頻率最高達3kHz，通訊方式豐富，支持RS485及模擬量，配備顯示面板及按鍵，可實現多功能簡單設定。

04 連接器PIN針檢測

應用場景

汽車連接器能夠?qū)崿F(xiàn)各個電氣元件之間的信號、電源、數據傳輸?shù)裙δ?，在汽車電氣系統中起重要作用。在整個使用周期內，連接器接觸面要確保始終可靠，可通過視覺檢測管控其質量。

解決方案

深視智能激光三維輪廓測量儀SR7080具備超高分辨率，對連接器PIN針高度、位置度可實現精準測量。高精度成像，PIN針頂端特征清晰，項目精度0.012mm，采樣頻率達10kHz，批量產線也可穩定檢測。

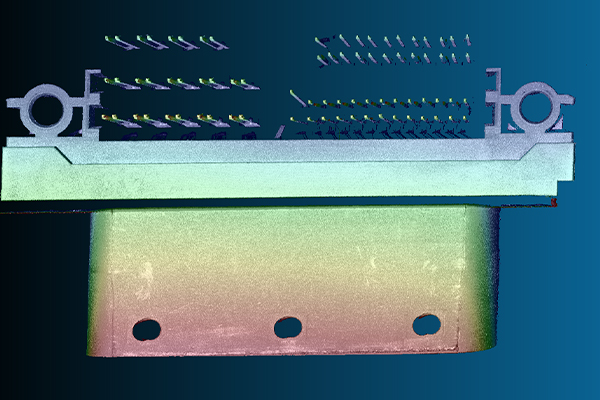

圖 | 連接器PIN針點云圖

05 汽車壓鑄模零部件檢測

應用場景

汽車零部件是構成一輛完整汽車的重要基礎，每個零部件都可能對汽車整體質量產生影響。因此，需要對汽車零部件質量進行管控，篩選出外觀質量好、尺寸符合圖樣要求的合格零部件。

解決方案

深視智能激光三維輪廓測量儀SR7240可對汽車壓鑄模零部件進行涂膠質量檢測、ocr字符識別以及輪廓尺寸檢測，超高分辨率可實現精準測量，項目精度0.03mm，采樣頻率達10kHz，一拖二控制系統可有效控制成本。

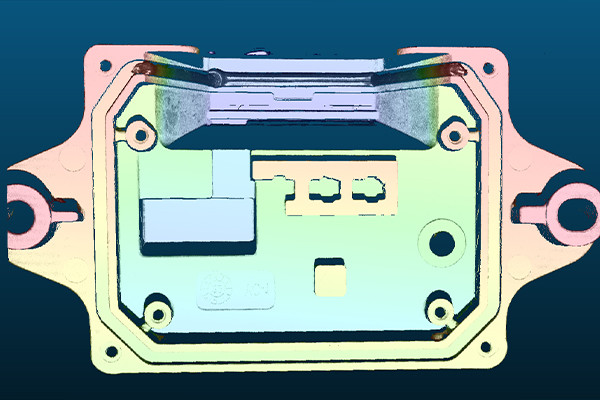

圖 | 壓鑄模零部件點云圖

06 極片、隔膜過程糾偏檢測

應用場景

在電芯生產卷繞工序中,正負極片、隔膜在卷繞傳輸中需要用到數量較多的過程糾偏傳感器。目前在鋰電行業，過程糾偏傳感器普遍采用模擬量通訊，信號易受干擾而且接線工作量大，傳感器和控制器采用一拖一配置，客戶需要額外購買AD轉換模塊進行信號轉換，采購成本高。

解決方案

深視智能SE2大量程邊緣測量傳感器采用EtherCAT總線通信，傳感頭量程為24mm，采用RS485通訊與EtherCAT通訊模塊直接連接，中間無控制器，采用1拖4配置，一個EtherCAT通訊模塊可接4對傳感頭，采用航插接線，方便可靠，信號通訊穩定不受干擾，同時省去AD轉換模塊，更大限度為客戶節省成本。

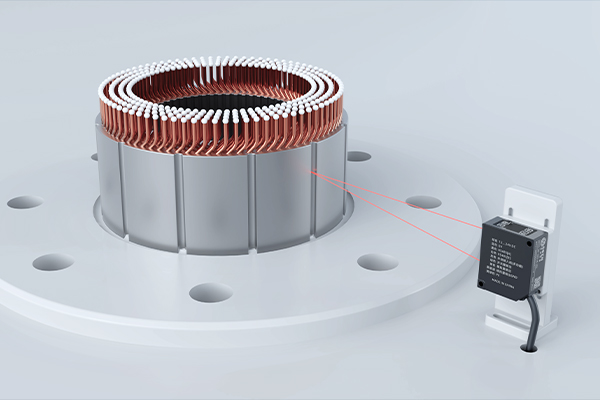

圖 | SD33檢測零部件高度效果圖

07 水冷板全波間距及直徑檢測

應用場景

汽車在行駛過程中會產生大量的熱量，水冷板通過液體冷卻交換熱量，從而保護汽車內部的電子部件和動力電池，降低電池之間的熱傳導，確保動力電池在高溫工作環境下的穩定性和安全性。

解決方案

采用深視智能激光三維輪廓測量儀SR7140可實現對水冷板的精準檢測，超高分辨率，清晰掃描全波間距和直徑信息，項目精度達0.01mm，采樣頻率10kHz，可實現高速響應、穩定檢測。

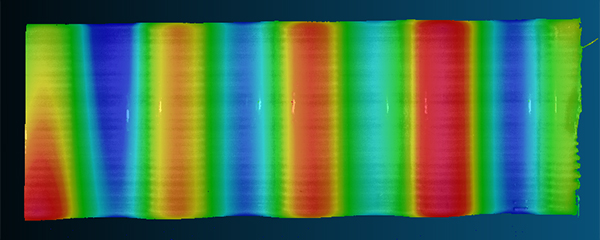

圖 | 水冷板全波間距及直徑點云圖

隨著機器視覺檢測設備在汽車行業的廣泛應用，深視智能也將持續為汽車行業、汽車設備制造企業提供更好的產品和服務。更多汽車行業精彩應用，盡在深視智能。
