技術規格

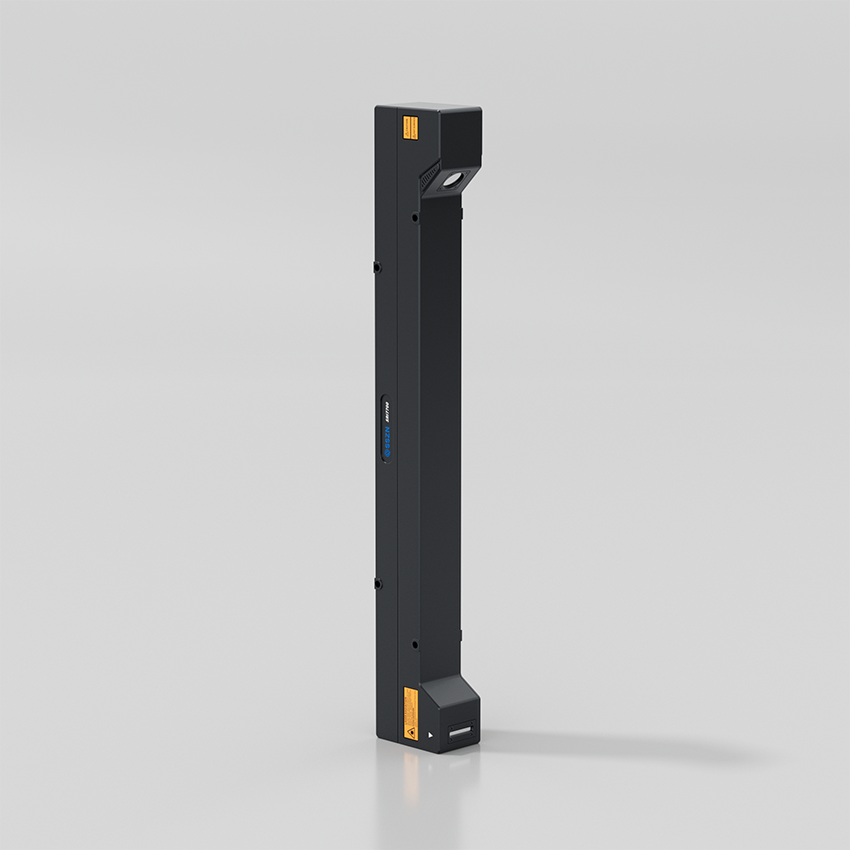

| 型號 | SRI7700 | |||
| 參考距離（CD） | 700mm | |||
| 測量范圍 | Z 軸高度（FS） | +140mm, -224mm (FS=315mm), | ||
| X 軸寬度 | 近端 | 357mm | ||
| 參考距離 | 405mm | |||
| 遠端 | 460mm | |||
| 光源 | 光源波長 | 450nm | ||
| 激光器等級 | 3R | |||
| 激光器輸出功率 | 50mW | |||
| 重復精度 | Z 軸（高度） | 10μm | ||
| X 軸（寬度） | 37.5μm | |||
| 線性 | Z 軸（高度） | ±0.02%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 150μm | ||
| X 軸輪廓點數 | 3200 | |||
| 掃描速度 | 750~10000Hz | |||
| 溫度特性 | 0.01%的 F.S./℃ | |||
| 數據接口 | 1個100Base-TX/1000Base-T 以太網接口 | |||
| 輸 入 | 差分編碼器（觸發）、開始信號 | |||
| 輸入電壓 | DC 24V（60W） | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD 防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口 2kV/5 或 100kHz、信號端口1kV/5或100kHz，符合IEC61000-4-4 標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea 標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc標準 | |||
| IP 等級 | IP67，符合IEC 60529標準 | |||
| 數據線（網線）型號 | L 型：SCB-HNET-HR2Z-3m/6m/10m I 型：SCB-HNET-HB2Z-3m/6m/10m | |||
| 數據線（IO 線）型號 | L 型：SCB-HIO-HR2Z-3m/6m/10m I 型：SCB-HIO-HB2Z-3m/6m/10m | |||
| 尺 寸 | 600 x 58 x 86mm | |||
| 重 量 | 約3000g | |||
